أنظمة الأكسجين الطبي

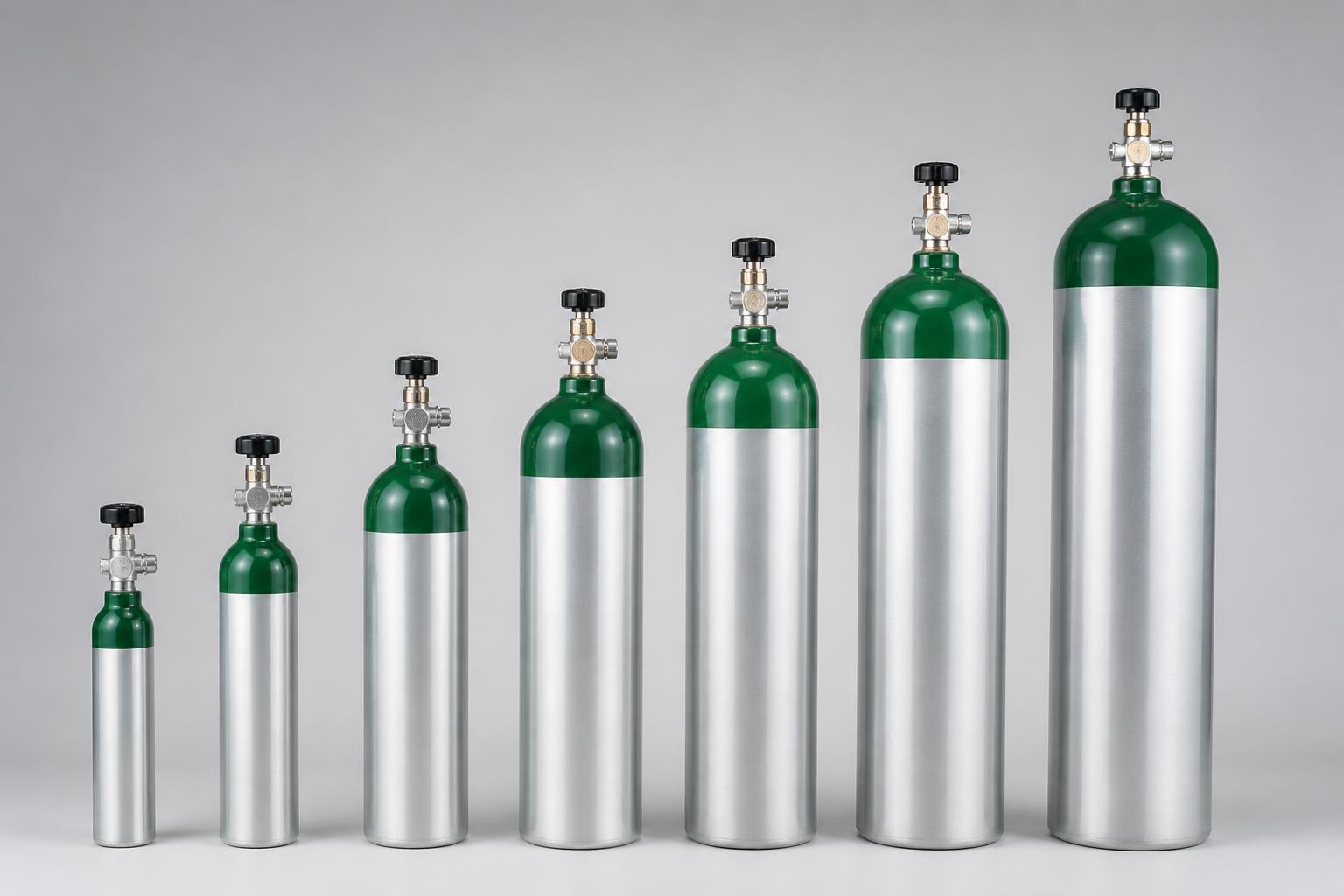

• مشعب الأسطوانات Oxygen Manifold: بنك أسطوانات مقسّم إلى جانبين يعملان بالتناوب، مناسب للمنشآت الصغيرة والمتوسطة وكمصدر احتياطي.
• خزان الأكسجين السائل Liquid Oxygen Tank: مناسب للاستهلاك العالي والمستشفيات الكبيرة، ويقلل عمليات المناولة اليومية للأسطوانات.
• مولّد الأكسجين Oxygen Generator: يفصل الأكسجين من الهواء الجوي داخل الموقع، ويقلل الاعتماد على سلسلة التوريد الخارجية.

في الممارسة الهندسية لا يُعتمد على مصدر واحد فقط للخدمات الحرجة؛ يُصمَّم النظام بمصدر أساسي واحتياطي وترتيب طوارئ يضمن استمرار الإمداد أثناء الصيانة أو التوريد.

• حجم الاستهلاك المتوقع بناءً على عدد الأسرّة ونوع الأقسام الحرجة.
• المساحة المتاحة والاشتراطات الخاصة بموقع المصدر داخل الموقع.
• توفر سلسلة التوريد وسهولة إعادة التعبئة في منطقة المشروع.
• خطة التوسّع المستقبلي للمنشأة.
• تكلفة التشغيل والصيانة على المدى الطويل وليس تكلفة التركيب وحدها.

يخرج الأكسجين من المصدر إلى لوحة تنظيم تخفض الضغط إلى ضغط الشبكة، ثم ينتقل عبر أنابيب النحاس الطبي إلى الرايزرات والأدوار. عند كل منطقة سريرية توجد وحدة AVSU للعزل، وتنتهي الفروع عند مخارج أكسجين مخصّصة لا تقبل توصيل غاز آخر. في العناية المركزة وغرف العمليات تُدمج المخارج ضمن وحدات رأس السرير أو الأذرع الطبية.

• أقطار الأنابيب تُحسب لتجنّب هبوط الضغط عند ذروة الاستخدام المتزامن.
• موقع المصدر يُختار مع مراعاة التهوية والوصول الآمن لشاحنات التزويد.
• الفصل التام لخط الأكسجين عن بقية الخدمات في كل مراحل التنفيذ.
• لوحات إنذار تراقب الضغط وحالة الجانب العامل والاحتياطي في المصدر.
• توفير نقاط عزل تسمح بصيانة جزء من الشبكة دون تعطيل الأقسام الحرجة.

يشمل اختبار الشبكة قبل التسليم: اختبار ضغط وتسرب، تنظيف داخلي للشبكة، اختبار عدم التوصيل المتقاطع للتأكد أن كل مخرج أكسجين متصل فعلاً بخط الأكسجين، فحص نقاء الغاز عند نقاط الاستخدام، والتحقق من التدفق والضغط عند أبعد نقطة في الشبكة.

• فحص دوري لمنظمات الضغط ولوحات التحكم في المصدر.
• متابعة مستوى المخزون وخطة إعادة التزويد قبل الوصول لحدود الإنذار.
• اختبار وظيفي دوري للوحات الإنذار وأجهزة المراقبة.
• فحص مخارج الغاز ووحدات AVSU للتأكد من الإحكام وسلامة التشغيل.
• توثيق كل عملية صيانة في سجل فني يمكن الرجوع إليه.

الأكسجين لا يشتعل بذاته لكنه يُسرّع الاحتراق بشدة، لذلك يُمنع وجود الزيوت والشحوم على أي مكوّن يلامس الأكسجين، وتُستخدم أنابيب ووصلات منزوعة الشحوم. كما يجب أن يكون طاقم المنشأة مدرباً على موقع محابس العزل وإجراء الإغلاق في الطوارئ.
